基于MATLAB的求解梁挠度的材料力学应用题（原文精简版）

第1章问题导入

1.1 问题描述

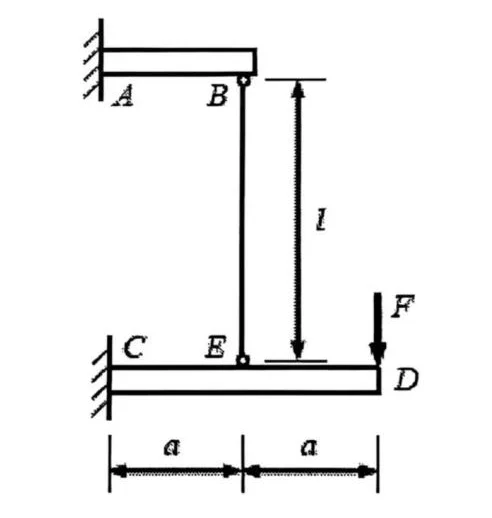

图示结构， $a=2m$ ，梁 $AB$ 和梁 $CD$ 的抗弯刚度均为 $E_1I_1=24\times 10^6N\cdot m^2$ 。两梁用长 $l=5m$ 、抗拉刚度 $E_2A_2=6\times 10^7N$ 的钢杆连接。若 $F=50kN$ ，试求梁 $AB$ 的 $B$ 点挠度。

1.2 问题假设

因为杆 $BE$ 只受轴力，假设杆 $BE$ 在结构中始终保持竖直。

杆 $AB$ 和杆 $CD$ 上的各点只存在竖直方向的位移，不存在水平方向的位移。

本文中使用的MATLAB版本是R2024b。

第2章常规解析法求解问题

在本章，我们将采用常规解析法求解问题，为以后MATLAB仿真法提供相互对照。

设杆 $BE$ 的轴力为 $f$ 。由题易得，杆 $BE$ 轴向拉伸。先分别求出杆 $AB$ 的 $B$ 点挠度和杆 $CD$ 的 $E$ 点挠度，进而可以得到杆 $BE$ 的长度，再与由杆 $BE$ 的轴向拉伸公式解出的杆 $BE$ 的长度相对照，可解出 $f$ 。

2.1 杆AB的分析及B点挠度

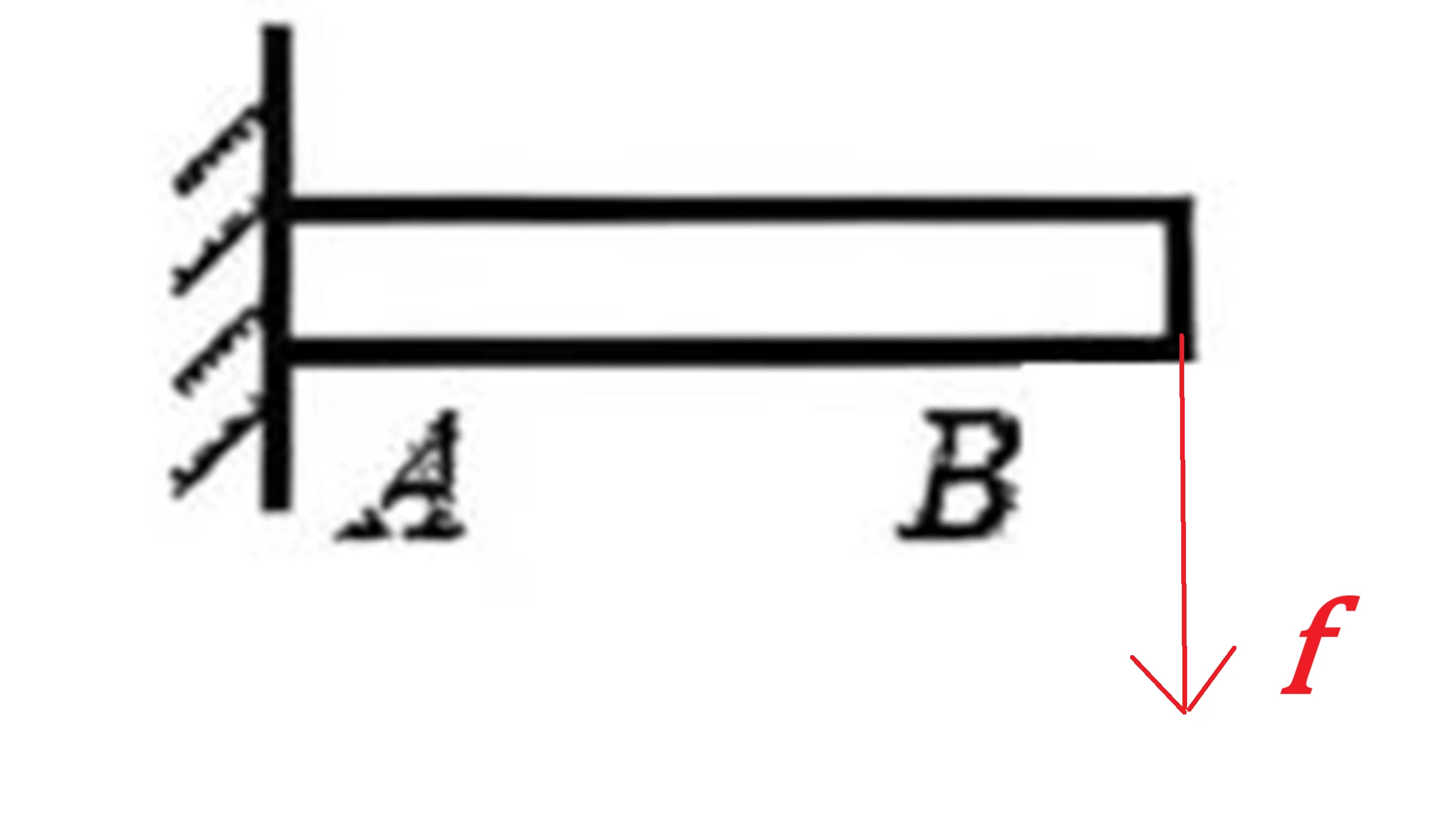

杆 $AB$ 的受力图如下。

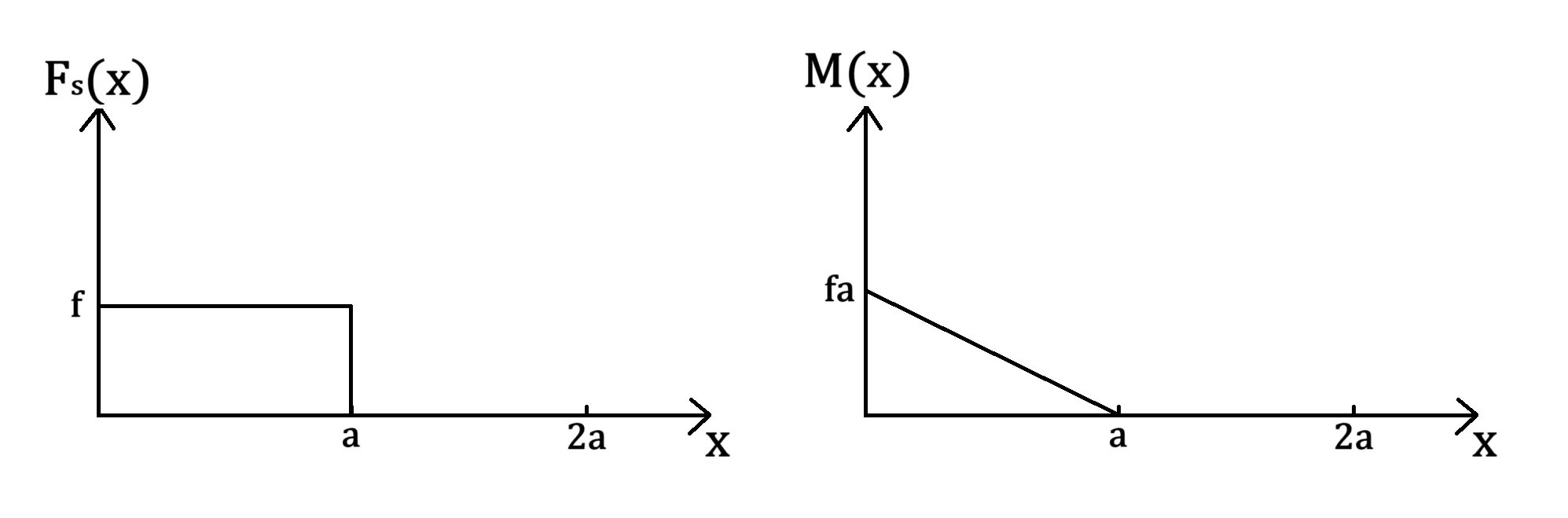

杆 $AB$ 的剪力图与弯矩图如下。

有

F_{sAB}(x)=f\tag{2.1}

M_{AB}(x)=-fx+fa\tag{2.2}

由 $\frac{d^2\omega(x)}{dx^2}=-\frac{1}{EI}M(x)$ 得

\frac{d^2\omega_{AB}(x)}{dx^2}=-\frac{1}{E_1I_1}(-fx+fa)\tag{2.3}

两边同时积分，得

\theta_{AB}(x)=\frac{d\omega_{AB}(x)}{dx}=-\frac{1}{E_1I_1}\left(-\frac{1}{2}fx^2+fax\right)\tag{2.4}

\omega_{AB}(x)=-\frac{1}{E_1I_1}\left(-\frac{1}{6}fx^3+\frac{1}{2}fax^2\right)\tag{2.5}

$B$ 点的挠度，将 $x=a$ 代入 $(2.5)$ 式，得

\omega_{B}=\omega_{AB}(a)=-\frac{fa^3}{3E_1I_1}\tag{2.6}

2.2 杆CD的分析及D、E点挠度

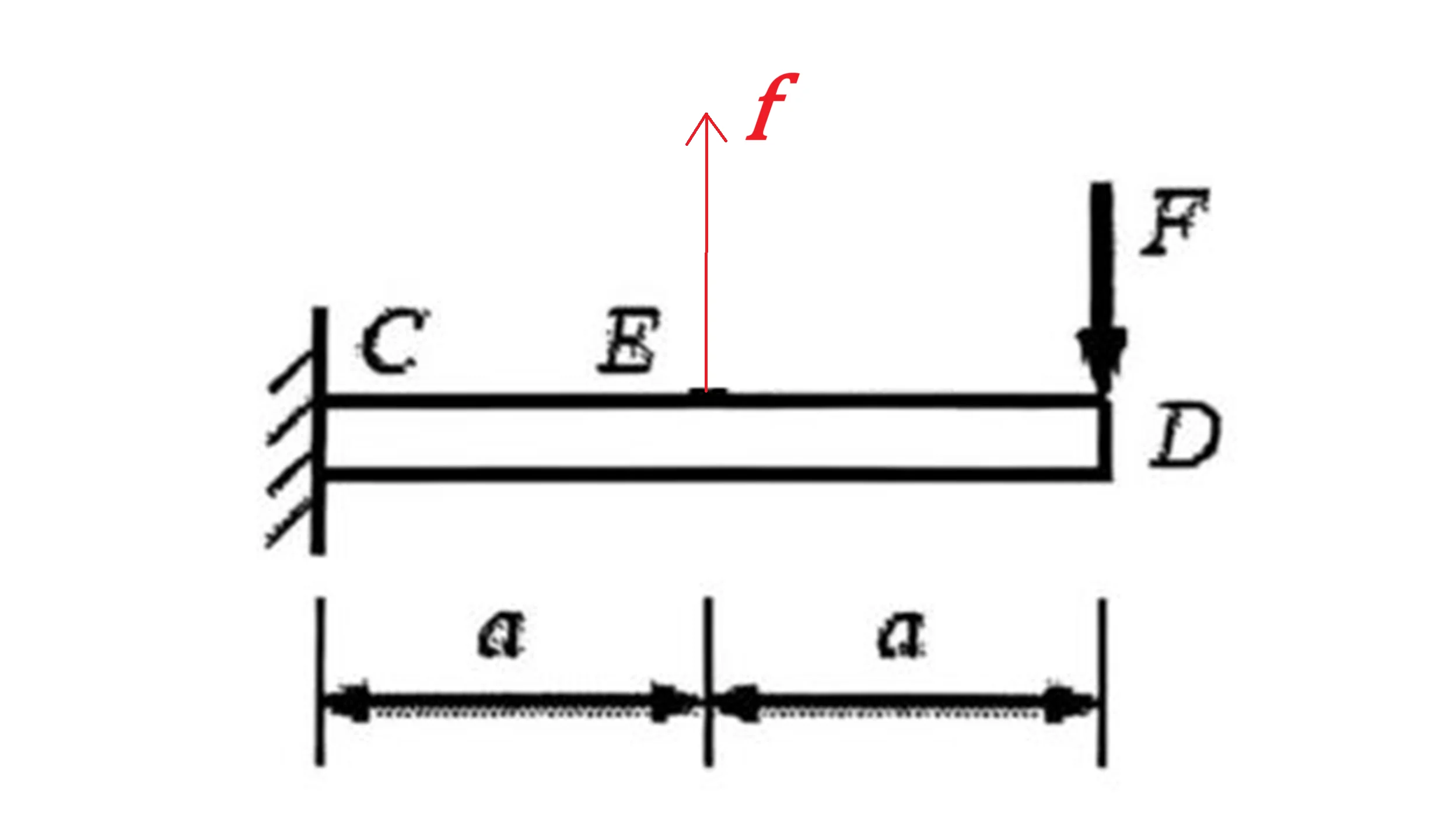

杆 $CD$ 的受力图如下。

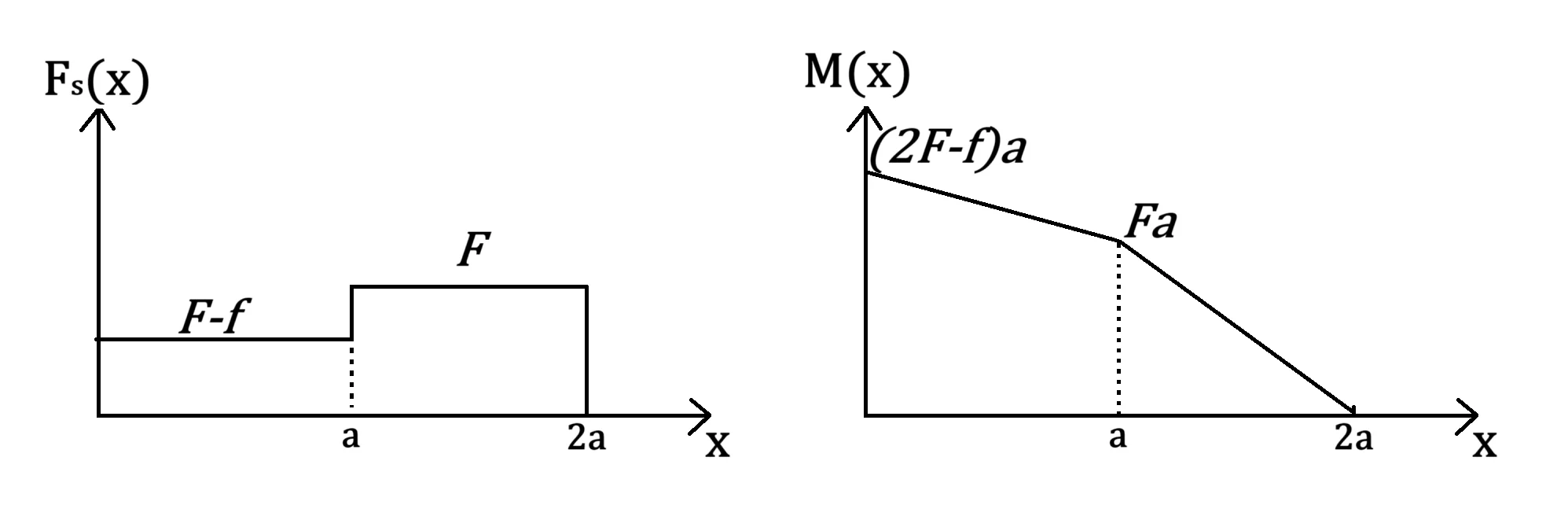

杆 $CD$ 的剪力图与弯矩图如下。

有

\begin{aligned} F_{sCD}(x)= \begin{cases} F-f,\quad &0\leq x\leq a\\ F,\quad &a<x\leq 2a \end{cases} \end{aligned} \tag{2.7}

\begin{aligned} M_{CD}(x)= \begin{cases} -(F-f)x+(2F-f)a,\quad &0\leq x\leq a\\ -Fx+2Fa,\quad &a<x\leq 2a \end{cases} \end{aligned} \tag{2.8}

当 $\pmb{0\leq x\leq a}$ 时，

F_{sCD}(x)=F-f\tag{2.9}

M_{CD}(x)=-(F-f)x+(2F-f)a\tag{2.10}

由 $\frac{d^2\omega(x)}{dx^2}=-\frac{1}{EI}M(x)$ 得

\frac{d^2\omega_{CD}(x)}{dx^2}=-\frac{1}{E_1I_1}[-(F-f)x+(2F-f)a]\tag{2.11}

两边同时积分，得

\theta_{CD}(x)=\frac{d\omega_{CD}(x)}{dx}=-\frac{1}{E_1I_1}\left[-\frac{1}{2}(F-f)x^2+(2F-f)ax\right]\tag{2.12}

\omega_{CD}(x)=-\frac{1}{E_1I_1}\left[-\frac{1}{6}(F-f)x^3+\frac{1}{2}(2F-f)ax^2\right]\tag{2.13}

$E$ 点的转角和挠度，将 $x=a$ 代入 $(2.12)$ 式和 $(2.13)$ 式，得

\theta_{E}=\theta_{CD}(a)=-\frac{1}{E_1I_1}\left(\frac{3}{2}F-\frac{1}{2}f\right)a^2\tag{2.14}

\omega_{E}=\omega_{CD}(a)=-\frac{1}{E_1I_1}\left(\frac{5}{6}F-\frac{1}{3}f\right)a^3\tag{2.15}

当 $\pmb{a<x\leq 2a}$ 时，

F_{sCD}(x)=F\tag{2.16}

M_{CD}(x)=-Fx+2Fa\tag{2.17}

由 $\frac{d^2\omega(x)}{dx^2}=-\frac{1}{EI}M(x)$ 得

\frac{d^2\omega_{CD}(x)}{dx^2}=-\frac{1}{E_1I_1}(-Fx+2Fa)\tag{2.18}

两边同时积分，得

\theta_{CD}(x)=\frac{d\omega_{CD}(x)}{dx}=-\frac{1}{E_1I_1}\left[-\frac{1}{2}Fx^2+2Fax-\frac{1}{2}fa^2\right]\tag{2.19}

\omega_{CD}(x)=-\frac{1}{E_1I_1}\left[-\frac{1}{6}Fx^3+Fax^2-\frac{1}{2}fa^2x+\frac{1}{6}fa^3\right]\tag{2.20}

2.3 杆BE的分析

杆 $BE$ 的轴力为 $f$ ，由 $\Delta l=\frac{F_Nl}{EA}$ 得

\Delta l_{BE}=\frac{fl}{E_2A_2}\tag{2.21}

另外，

\begin{aligned} \Delta l_{BE}=&\omega_{B}-\omega_{E}=-\frac{fa^3}{3E_1I_1}+\frac{1}{E_1I_1}\left(\frac{5}{6}F-\frac{1}{3}f\right)a^3\\ =&\frac{1}{E_1I_1}\left(\frac{5}{6}F-\frac{2}{3}f\right)a^3 \end{aligned} \tag{2.22}

联立 $(2.21)$ 式和 $(2.22)$ 式，得

f=\frac{5E_2A_2Fa^3}{6E_1I_1l+4E_2A_2a^3}\tag{2.23}

2.4 B点的挠度

将 $(2.23)$ 式代入 $(2.6)$ 式，得

\omega_{B}=-\frac{5E_2A_2Fa^6}{3E_1I_1(6E_1I_1l+4E_2A_2a^3)}=-\frac{1}{198}\approx-0.005051\tag{2.24}

第3章 MATLAB仿真法求解问题

3.1 自由端受集中载荷的悬臂梁仿真思路

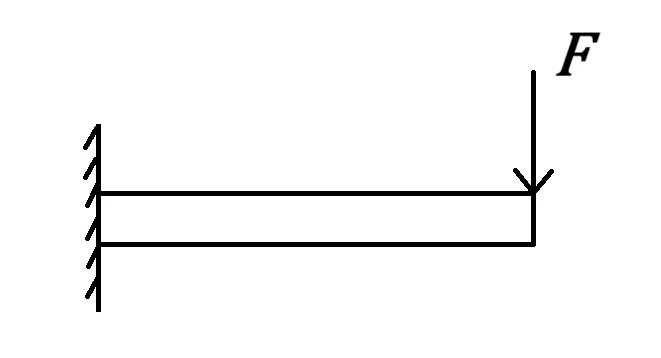

如图，有一悬臂梁，其自由端受一集中载荷 $F$ 。

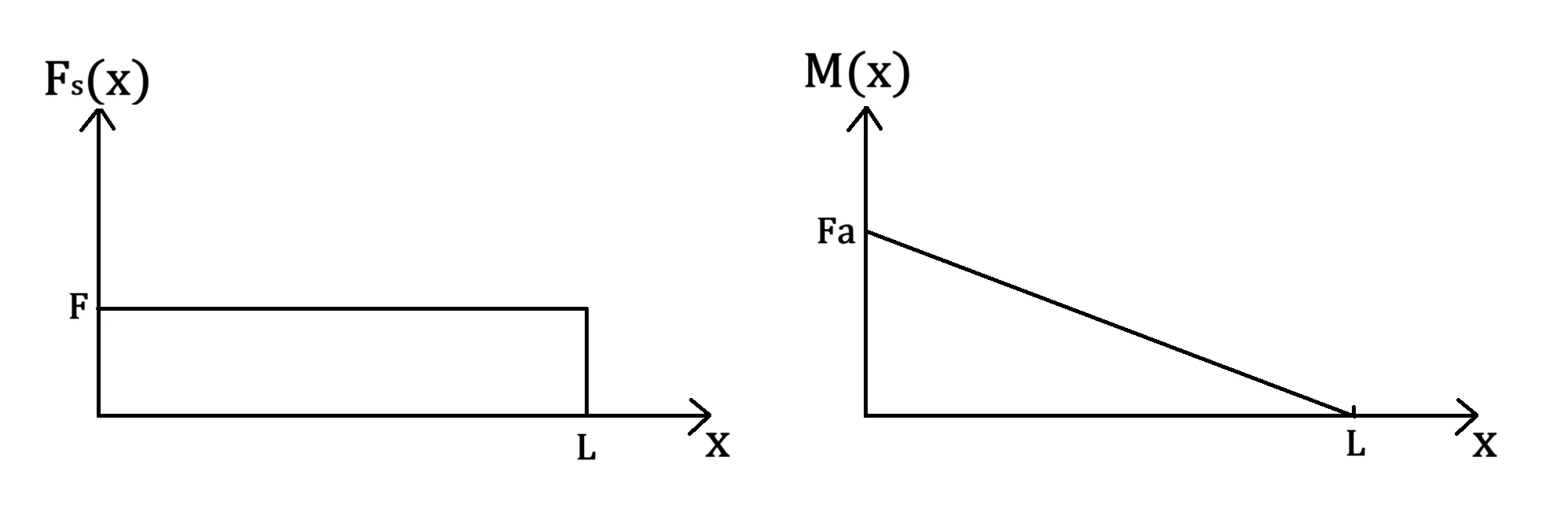

剪力图与弯矩图如下。

将梁划分为若干长度为 $dx$ 的微元。

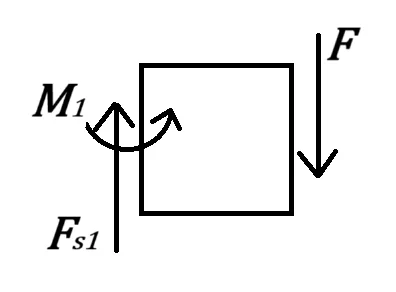

分析从右往左数第一个（最右端）微元的受力状态。

其中， $F_{s1}$ 和 $M_1$ 是从右往左数第二个微元作用在它上的，为维持平衡， $F_{s1}和$ M_1$需满足

\begin{aligned} \begin{cases} F_{s1}=F\\ M_1=Fdx \end{cases} \end{aligned} \tag{3.1}

由剪力图与弯矩图可知，这一点所受到的剪力和弯矩为

\begin{aligned} \begin{cases} F_{s1}'=F\\ M_1'=0 \end{cases} \end{aligned} \tag{3.2}

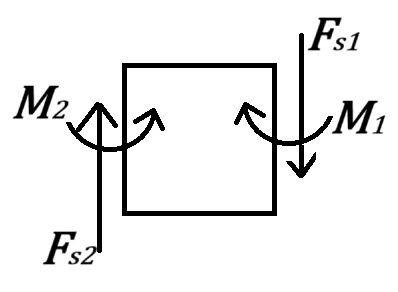

分析从右往左数第二个微元的受力状态。

其中， $F_{s2}$ 和 $M_2$ 是从右往左数第三个微元作用在它上的，为维持平衡， $F_{s2}$ 和 $M_2$ 需满足

\begin{aligned} \begin{cases} F_{s2}=F\\ M_2=2Fdx \end{cases} \end{aligned} \tag{3.3}

由剪力图与弯矩图可知，这一点所受到的剪力和弯矩为

\begin{aligned} \begin{cases} F_{s2}'=F=F_{s1}\\ M_2'=Fdx=M_1 \end{cases} \end{aligned} \tag{3.4}

由此可以得出梁上某一点受到的剪力和弯矩，取决于这一点处微元右侧面所受的力与力矩，大小与其相等，方向与其相反。

弯矩是通过剪力在相邻微元中传递的，宏观上来看，是此微元右侧各点所受到的剪力产生微小力矩（长度为 $\pmb{dx}$ ）的总和。

3.2 算法思路

设微元长度为 $dx$ ，长度为a的范围内微元数为 $nx$ 。则可以建立一个 $1\times nx$ 的矩阵，来描述杆 $AB$ 各微元处的剪力，称为剪力矩阵。同样，可以建立一个 $1\times 2nx$ 的杆 $CD$ 的剪力矩阵。用相同的方法，建立弯矩矩阵和挠度矩阵来描述杆 $AB$ 和杆 $CD$ 各微元处的弯矩和挠度。

这三种矩阵之间是存在相互联系的。对于剪力矩阵，在除了 $B$ 点和 $E$ 点之外的所有的点，它的剪力等于右侧相邻点的剪力，由此，可以根据已知的自由端的力，迭代出每一点的剪力。对于弯矩矩阵，每一点弯矩的值，等于右侧各点所受到的剪力产生微小力矩（长度为 $dx$ ）的总和。对于挠度矩阵，每一点挠度函数二阶导数的值，等于这一点弯矩的值乘以 $-\frac{1}{EI}$ 。再由辛普森法来求出这一点的挠度的值。

另外还有边界条件。由第2章剪力图可知，杆 $AB$ 与杆 $CE$ 同一竖直方向上的两点，剪力和为 $F$ 。

我们不知道杆 $BE$ 的轴力，可以假定一个初始值。判断这个轴力值合不合适的标准是：由杆 $\pmb{AB}$ 和杆 $\pmb{CD}$ 的两个挠度矩阵，所确定的 $\pmb{B}$ 点处挠度值 $\pmb{\omega_{B}}$ 和 $\pmb{E}$ 点处挠度值 $\pmb{\omega_{E}}$ ，计算两者的差值 $\pmb{\omega_{B}-\omega_{E}}$ 。由轴向拉伸公式所确定的杆 $\pmb{BE}$ 的伸长量 $\pmb{\Delta l_{BE}}$ （杆 $\pmb{BE}$ 轴力与杆 $\pmb{AB}$ 剪力相同）。应有：

\pmb{\Delta l_{BE}=\omega_{B}-\omega_{E}\tag{3.5}}

如果假设的轴力不合适，我们可以对这个值进行微量的增加，再校验。重复以上，直到轴力合适。

由合适的轴力可以迭代出杆 $AB$ 的挠度矩阵，进而得到 $B$ 点处的挠度。

具体的MATLAB源代码及其运行结果见下。

源代码已上传Github，可以访问链接下载源代码。

3.2 MATLAB源代码

clc;
clear;
close all;
format short
%% 参数设置
a = 2;
l = 5;
F = 50 * 10 ^ 3;
E1I1 = 24 * 10 ^ 6;
E2A2 = 6 * 10 ^ 7;
%% 解析解计算
analytical_solution = - (5 * E2A2 * F * a ^ 6) / (3 * E1I1) / (6 * E1I1 * l + 4 * E2A2 * a ^ 3);
%% 离散化参数
dx = 0.005;
% 微元长度
df = 0.5;
% 迭代增加轴力的步长
nx = a / dx;
% 长度为a的微元数
%% 初始化边界条件
F_AB_end = df;
% 杆AB末端剪力初始猜测值
F_CD_end = F;
% 杆CD末端集中力
%% 迭代模拟
for i = 1 : 10 ^ 10
    % 末端尽量大，使充分迭代
    [F_AB, M_AB, W_AB, F_CD, M_CD, W_CD, diff_w, diff_L, w_B] = sim(F_AB_end, F_CD_end, l, F, E1I1, E2A2, dx, nx);
    if mod(i, 100) == 0
        % 进度条
        clc;
        disp('程序运行进度:')
        a = w_B / analytical_solution * 100;
        s = ['[', repmat('*', 1, floor(a / 4)), repmat('-', 1, 50 floor(a / 4)), ']'];
        fprintf('%s', s)
        fprintf('%2.2f%%', a)
    end
    if abs(diff_w - diff_L) <= 0.000001
        % diff_w与diff_L近似相等
        clc;
        fprintf('算法值为: %.4f\n', w_B);
        fprintf('解析值为: %.4f\n', analytical_solution);
        fprintf('算法值与解析值相对误差为: %.4f%%\n', abs((w_B - analytical_solution) / analytical_solution) * 100);
        disp('杆AB的挠度矩阵:')
        disp(W_AB)
        disp('杆CD的挠度矩阵:')
        disp(W_CD)
        break
    end
    F_AB_end = F_AB_end + df;
end
%% 定义模拟函数
function [F_AB, M_AB, W_AB, F_CD, M_CD, W_CD, diff_w, diff_L, w_B] = sim(F_AB_end, F_CD_end, l, F, E1I1, E2A2, dx, nx)
    % 初始化杆件状态
    % 杆AB的剪力、弯矩、挠度矩阵
    F_AB = zeros(1, nx);
    M_AB = zeros(1, nx);
    W_AB = zeros(1, nx);
    % 杆CD的剪力、弯矩、挠度矩阵
    F_CD = zeros(1, 2 * nx);
    M_CD = zeros(1, 2 * nx);
    W_CD = zeros(1, 2 * nx);
    % 初始化边界条件
    F_AB(end) = F_AB_end;
    F_CD(end) = F_CD_end;
    % 剪力的传递
    % 杆AB
    for i = nx-1 : -1 : 1
        F_AB(i) = F_AB(i + 1);
    end
    % 杆CD
    for i = 2 * nx - 1 : - 1 : nx + 1
        F_CD(i) = F_CD(i + 1);
    end
    for i = nx - 1 : - 1 : 1
        F_CD(i) = F - F_AB(i);
    end
    % 弯矩的传递
    % 杆AB
    for i = nx - 1 : - 1 : 1
        M_AB(i) = sum(F_AB(i + 1 : end) * dx);
    end
    % 杆CD
    for i = 2 * nx - 1 : - 1 : 1
        M_CD(i) = sum(F_CD(i + 1 : end) * dx);
    end
    % 挠度的传递
    % 挠度的二阶导数
    W2_AB = - M_AB / E1I1;
    W2_CD = - M_CD / E1I1;
    % 第一次积分，辛普森法数值积分
    slope_AB = simpson_integrate(W2_AB, dx);
    slope_CD = simpson_integrate(W2_CD, dx);
    % 第二次积分，辛普森法数值积分
    W_AB = simpson_integrate(slope_AB, dx);
    W_CD = simpson_integrate(slope_CD, dx);
    % 输出结果
    diff_w = W_AB(nx) - W_CD(nx);
    diff_L = F_AB(nx) * l / E2A2;
    w_B = W_AB(nx);
end
%% 辛普森法数值积分
function y = simpson_integrate(f, h)
    % 输入:
    % f - 导数在等距点上的值向量 [f0, f1, f2, ..., fN]
    % h - 采样步长
    % 输出:
    % y - 原函数在对应点上的值向量 [y0, y1, y2, ..., yN]
    N = length(f) - 1; % 采样点数-1
    y = zeros(1, N + 1); % 存储原函数y的值
    % 初始条件
    y(1) = 0;
    % 逐点积分计算原函数y
    for k = 1 : N
        % 计算原函数y(k+1)
        if mod(k, 2) == 1
            % 奇步长: 梯形法则
            y(k + 1) = y(k) + (h / 2) * (f(k) + f(k + 1));
        else
            % 偶步长: 辛普森法则
            y(k + 1) = y(k - 1) + (h / 3) * (f(k - 1) + 4 * f(k) + f(k + 1));
        end
    end
end

3.3 MATLAB代码运行结果

算法值为: -0.0050

解析值为: -0.0051

算法值与解析值相对误差为: 0.8236%
