第1章 问题描述

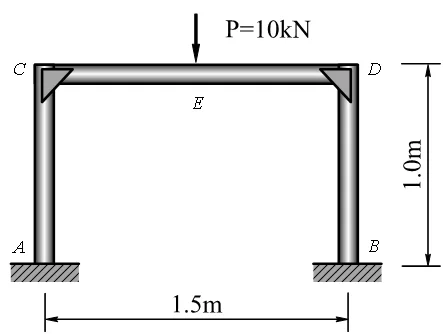

如下图所示的框架结构，其顶端受集中力作用，用有限元方法分析该结构的应力、应变及位移。结构中各个截面的参数都为：，，。尝试改变各种不同的边界条件及载荷施加位置，进行相应的有限元分析，并对各种工况进行对比分析（至少选择2种不同的工况）。
本文中使用的Abaqus版本是2025。
第2章 Abaqus有限元模型与计算结果分析
根据已知数据，假设梁截面为矩形。可以算出梁截面为。

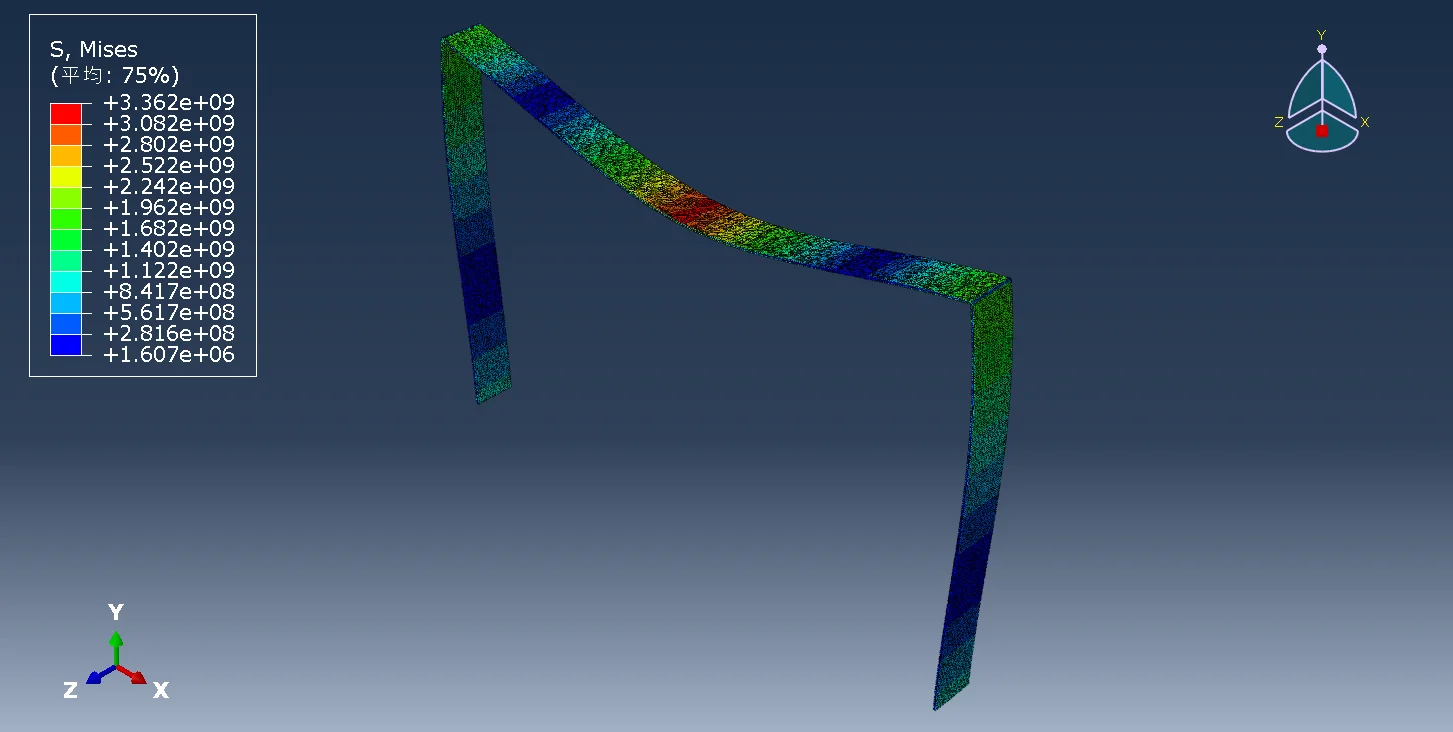

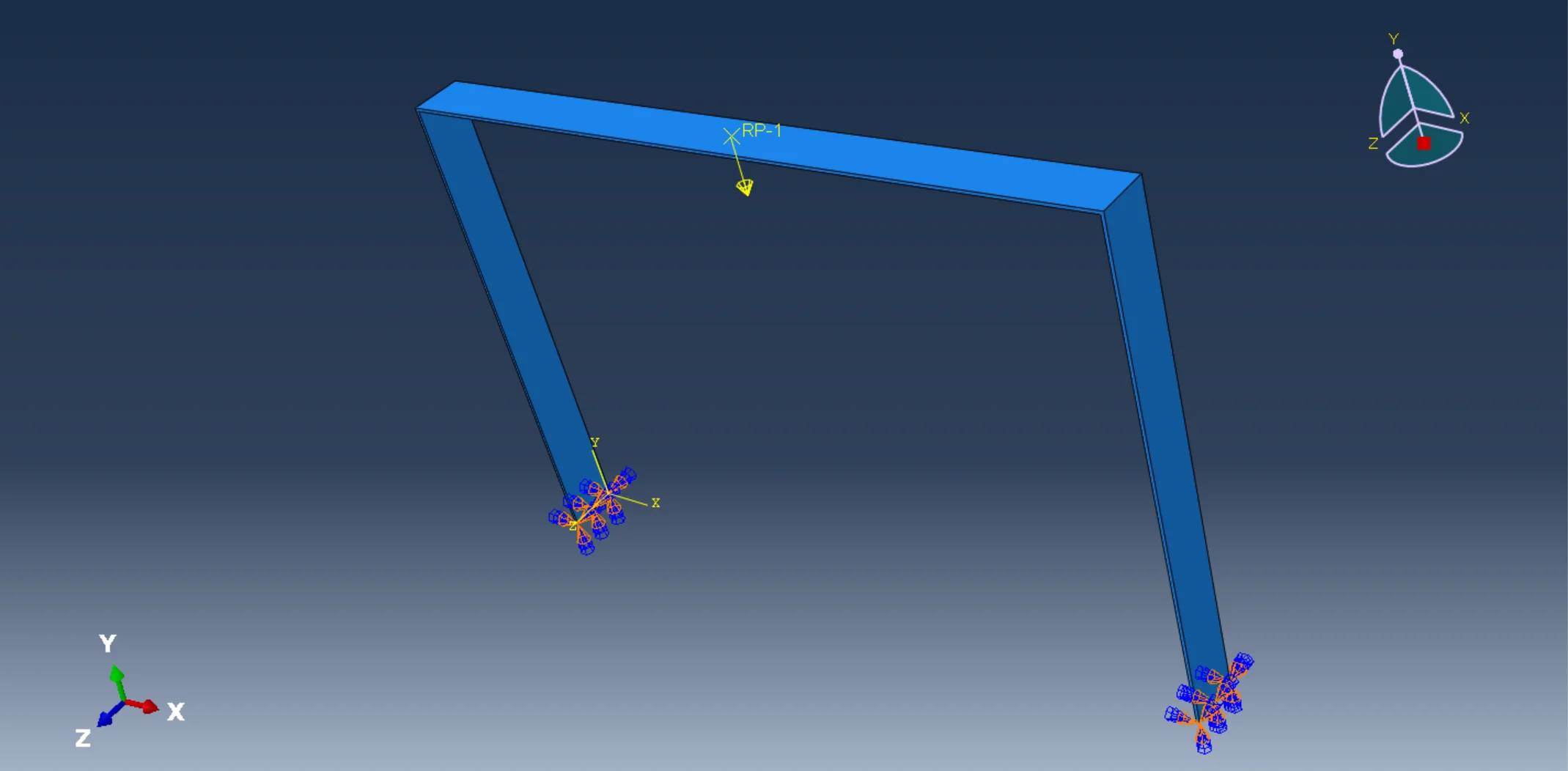

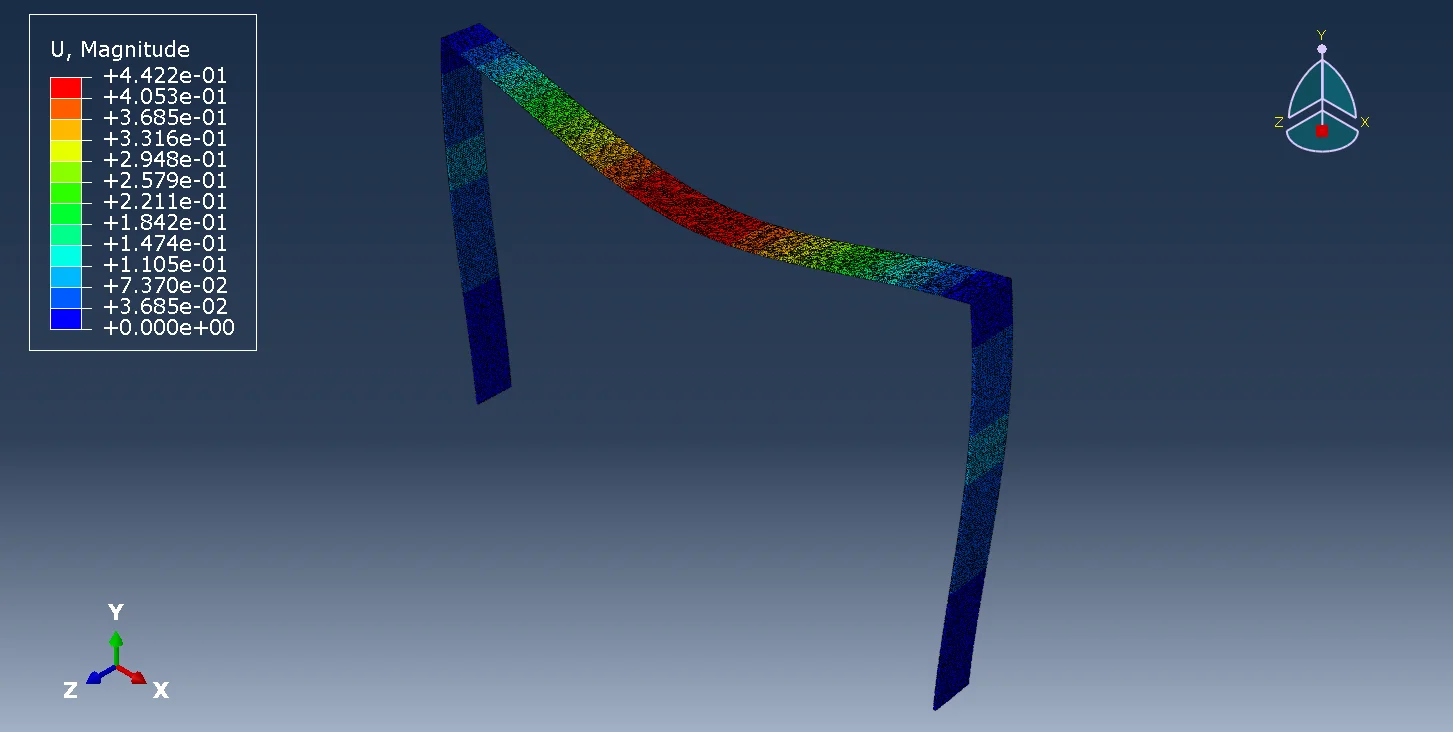

2.1 中间载荷
中间载荷Abaqus源文件点此处下载。

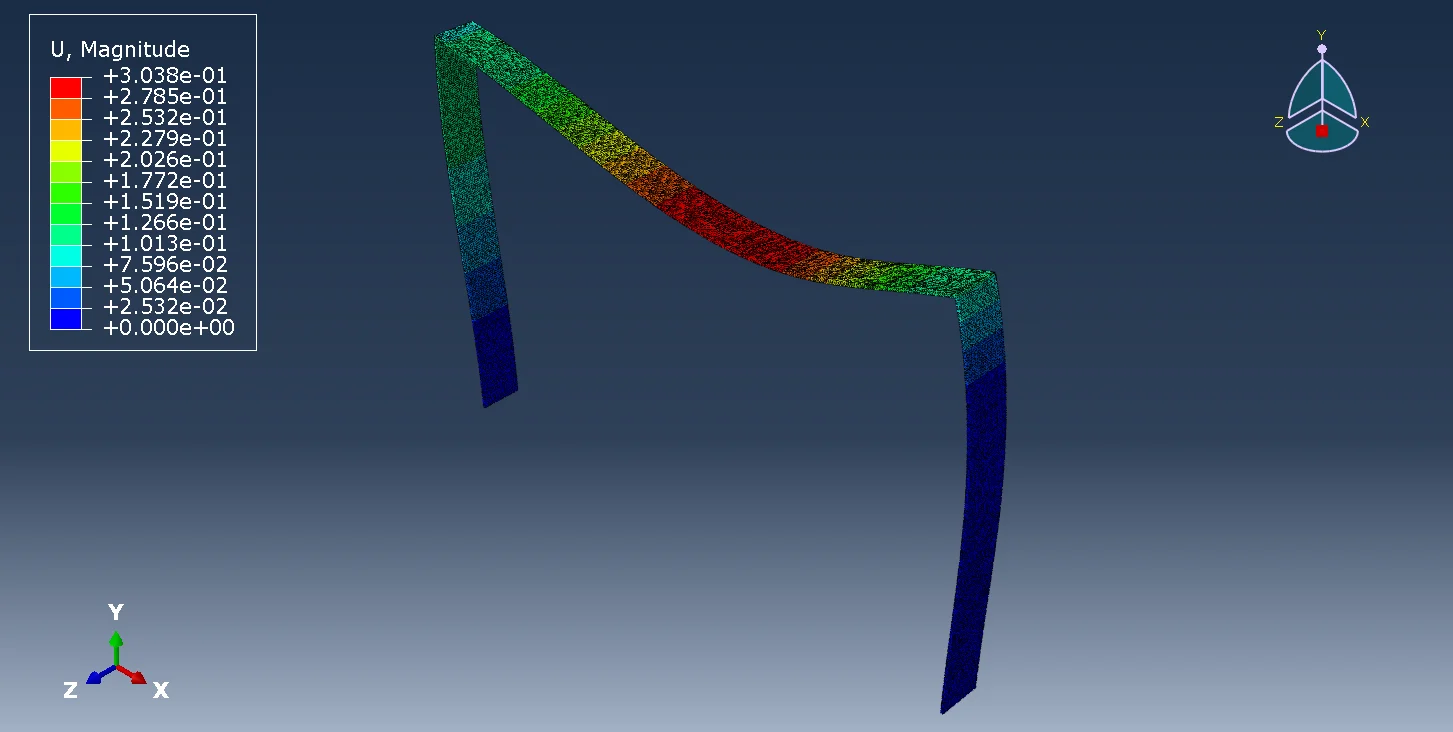

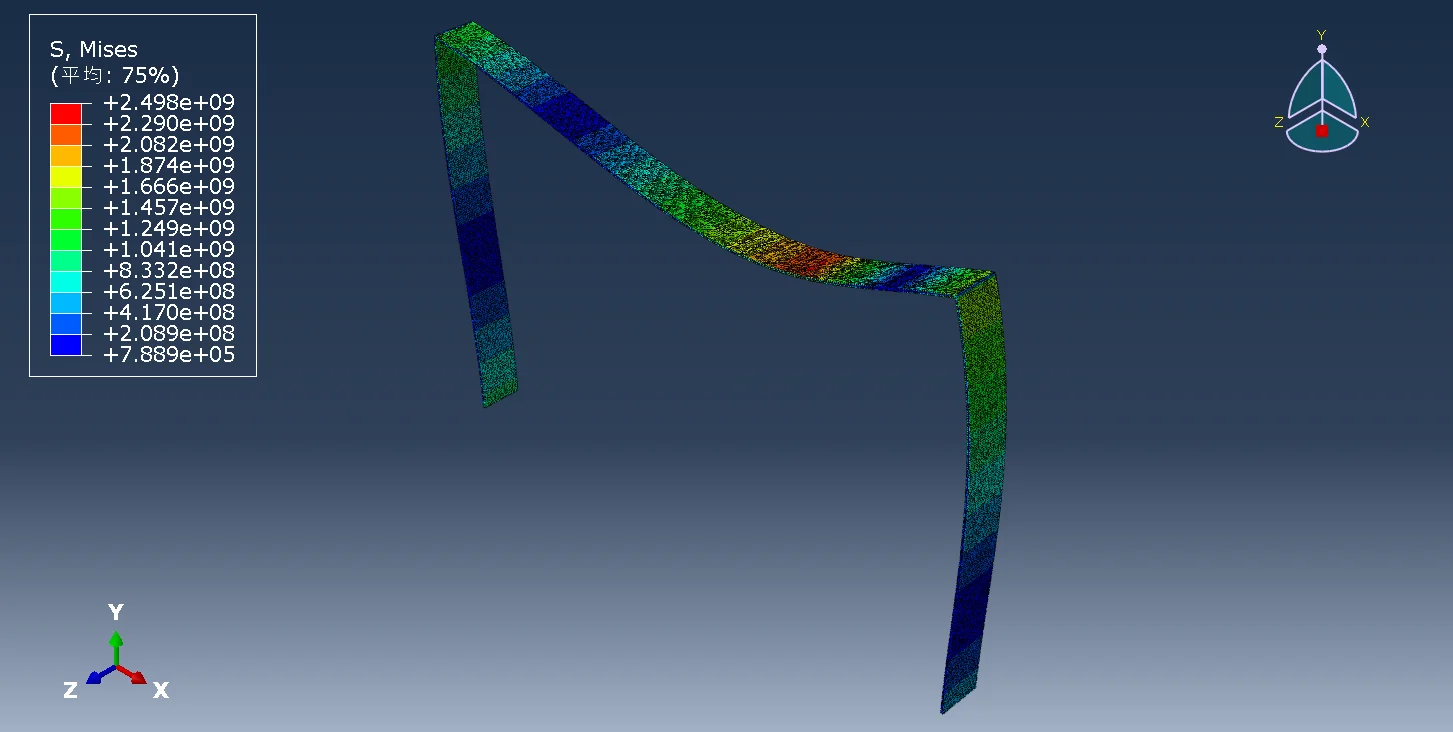

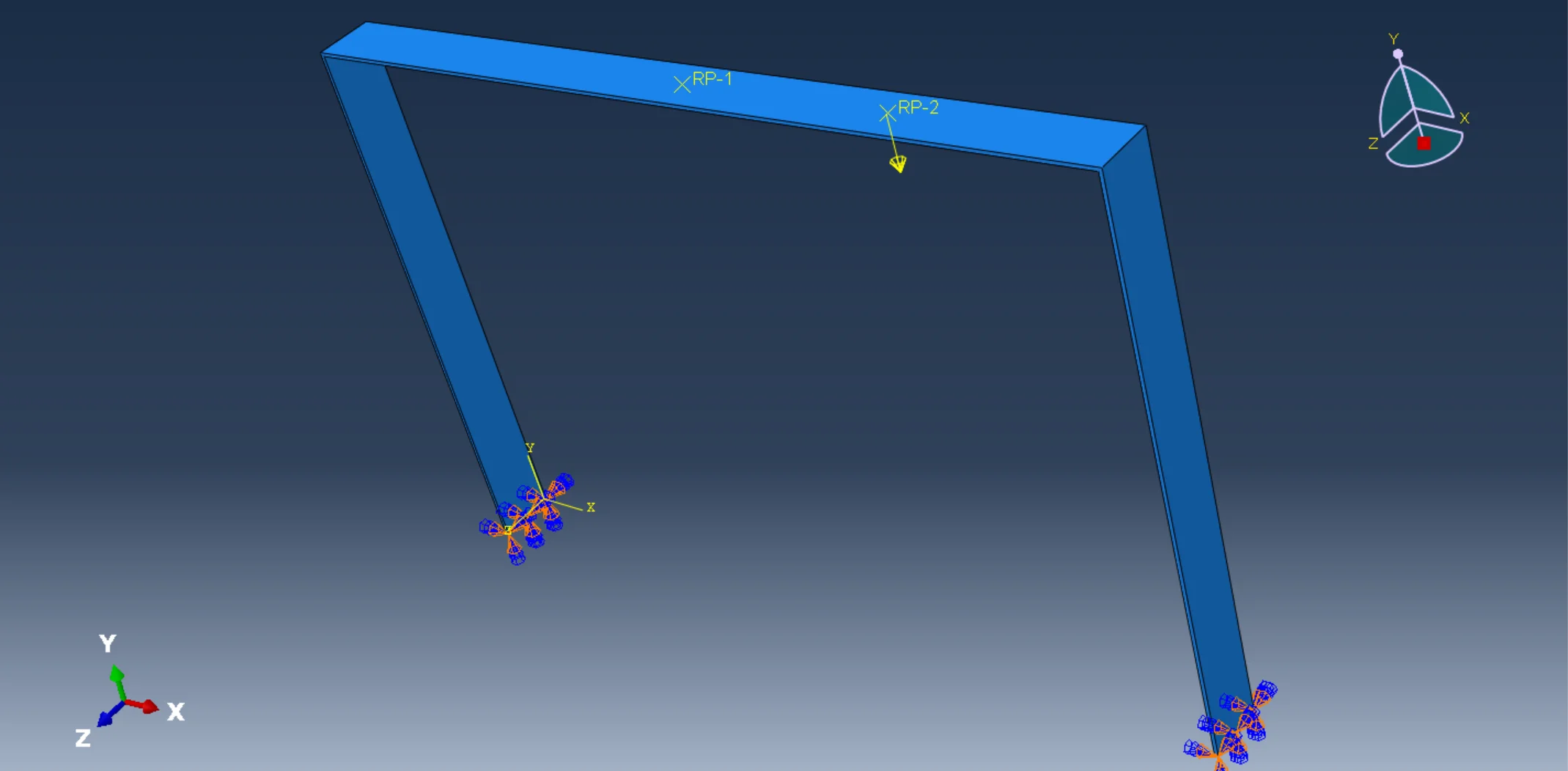

2.2 偏置载荷
偏置载荷Abaqus源文件点此处下载。
第3章 总结与讨论
框架结构是工程中广泛应用的承重结构形式，其力学响应受载荷施加位置的影响显著。本题目以典型的平面框架结构为分析对象，通过有限元方法探究中间载荷与偏置载荷两种工况下结构的应力分布与位移特征，旨在明确载荷位置对框架结构力学性能的影响规律，为框架结构的载荷优化与结构设计提供数据支撑。
载荷施加位置是决定框架结构应力分布与位移形态的关键因素。偏置载荷因产生附加的水平力矩，不仅导致应力集中区域转移，还使最大应力数值增大，同时引入了水平位移分量，使得结构的力学响应更复杂，塑性屈服风险更高。这一结论提示我们，在框架结构的工程设计中，应尽量避免载荷偏置施加，若无法避免，需重点关注偏载侧连接部位及立柱的强度，通过增大截面尺寸、采用加强筋等方式提升结构的承载能力。
框架结构的立柱与横梁连接处是普遍的应力敏感区域，无论何种载荷工况，该部位均为高应力集中区。这是因为连接部位是结构内力传递的关键节点，需要承受弯曲、剪切等复合应力，是结构的薄弱环节。因此，在框架结构的设计与优化中，应将连接部位作为重点强化对象，合理设计节点构造，确保节点的刚度与强度匹配，避免因节点失效导致整个结构的承载能力下降。
有限元分析技术能够精准捕捉载荷位置对结构力学响应的细微影响，为框架结构的性能评估与优化提供了可靠的技术手段。通过本次分析，我们不仅明确了两种载荷工况下的结构力学特征，还掌握了框架结构有限元建模的关键要点，包括结构几何模型的简化、单元类型的选择（本次采用梁单元，适配框架结构的受力特征）、边界条件的设置（固定端约束，模拟实际工程中的支座形式）等。这些经验对于后续处理更复杂的框架结构问题（如多载荷工况、非线性材料、动态载荷等）具有重要的指导意义。
